5軸マシニングセンター ハームレ C30/C40

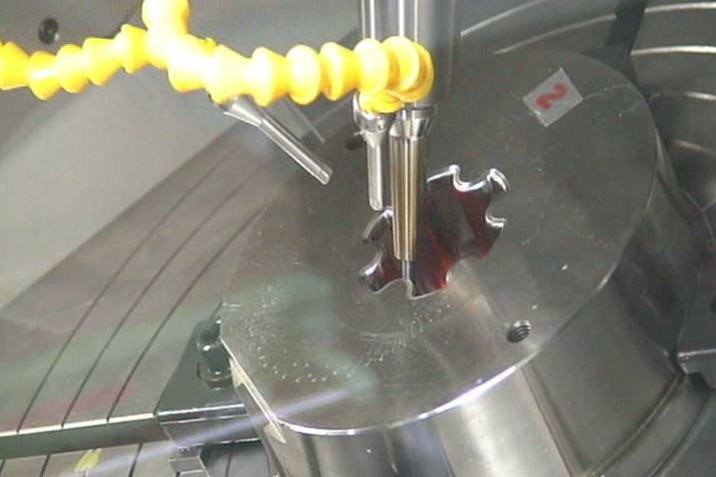

■ 5軸マシニングセンター ハームレ C30/C40



5軸加工機とは、マシニングセンタに回転軸・傾斜軸の2軸を追加した機械のことです。

一般的にX・Y・Zの直線3軸で構成されているマシニングセンタは、工具を自動で取り替え、多種類の加工を一度に行える工作機械ですが、

加工面の変更は人の手で行わなければなりません。5軸加工機は、マシニングセンタに加工物を回転させ、倒すことができる機能を付け加えることで、加工面の変更の自動化も行えます。



当社ではいち早く5軸加工機を導入し、

金型部品の加工効率向上と複雑形状の高精度加工や航空宇宙関連の部品加工に取組んでいます。
ドイツHERMLE社製の縦型5軸マシニングセンタを2台保有しています。



ハームレオーナーズクラブ(HOC)にも入会し、加工技術向上に向けた情報交換を会員企業様と定期的に行っています。



【主な特徴】
・人造石一体型フレームは以下の3つの基本要素が得られ、高精度を
 実現する基礎となっています。
 ①高剛性
 ②高温度変化が少ない
 ③振動・共振しにくい
・剛性と制振効果で加工精度はもちろん、加工面の品質や工具寿命の向上。
・ハイデンハイン社製コントローラはより繊細で正確な切削を高速で行えます。
・バイスは主にラング社やグレッセル社製を使用。



【仕様】
C30
 ・最大ワーク加工寸法:D630 × H420 mm
 ・最大積載重量:1000 kg
C40
 ・最大ワーク加工寸法:D800 × H500 mm
 ・最大積載重量:1400 kg
