自動車部品金型DIES FOR AUTOMOTIVE PARTS

究極のモノづくりを目指して

昭和精工の60年を超える成長発展は、すべてがお客様のおかげです。お客様の満足度を最大化するために「優れた技術力」と「ノウハウ」を蓄積し、究極の「モノづくり」を追求しています。

ハイサイクルせん断金型High-cycle shearing dies

技術内容

◆ 金型寿命を5倍に向上

ロッキング付き油圧装置を使用し、高剛性プレスでハイサイクルせん断技術を確立させました。

また、油圧装置を使用せずに、抜き落としによるせん断技術も確立しております。

サポイン金型

被加工材:

SPHC

板厚:

6.0㎜

剪断面率:

70%以上

生産速度:

80SPM

ハイサイクル金型パンチ

パンチ

ハイサイクル金型製品

製品

サポイン金型パンチ

10万ショット後パンチ

サポイン金型製品

製品(断面)

◆ 金型総合評価

剪断面率70%・80SPMで量産し、1回研磨で10万ショットの実績がございます。

サポイン金型データレーダーチャート

製品例

◆ パワートレイン用部品

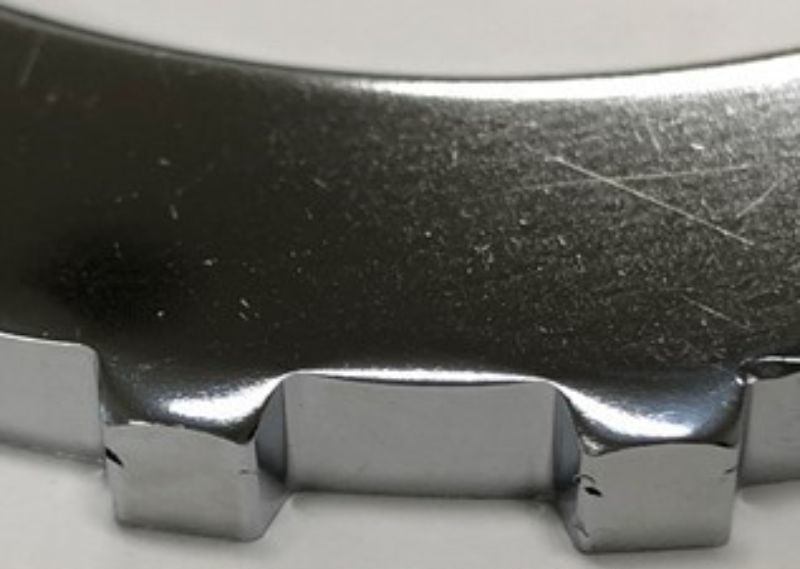

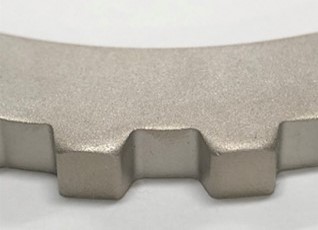

ハイブリッド車用免振ダンパー・トランスミッション用クラッチプレートなどの高せん断面率・高精度が要求されるパワートレイン系部品の生産に当社の金型技術が使用されております。


MASS金型

免震ダンパー部品順送金型

順送シェービング技術により裏面に僅かな破断を形成させ、
面付時の盛り上がりを抑制させています。


被加工材:

16MnCr5 (SCR420相当)

板厚:

6㎜

剪断面率:

85%

生産速度:

40SPM

サポイン金型パンチ

製品

サポイン金型製品

製品


精密プレス型

順送抜き落とし工法で、内外径とも90%のせん断面率を達成します。


板厚:

6.0㎜

被加工材:

SUS436

剪断面率:

90%以上

生産速度:

30SPM

精密金型部品

製品


ファインブランキング金型Fineblanking dies

技術内容

◆ ファインブランキング金型を製作し続けて50年になります。

油圧を使用して短い工程で複雑な成形を可能にするファインブランキング工法。
写真は3工程で半抜き・ダボだし・小モジュールギア成形・ブランキングを行っております。

ファインブランキングリクライナー金型
製品精度の違い

一般プレス

FBプレス

一般プレス製品

FBプレス製品
一般プレス製品

側面

FBプレス製品
FBプレス製品

製品例

昭和精工は1970年から、それまで金型で対応できなかった厚板の穴あけ加工やホブ加工、材料の盛り上がり、長いせん断面などを必要とする自動車部品のためにファインブランキング金型を設計・製作しています。

社内トライは森鉄工のFB800-FDEを使用できます。

◆ 安全部品・重要保安部品

シートに使用されるリクライナー、ブレーキパッドなどの重要保安部品を精密に切断・成形する金型を提供しております。

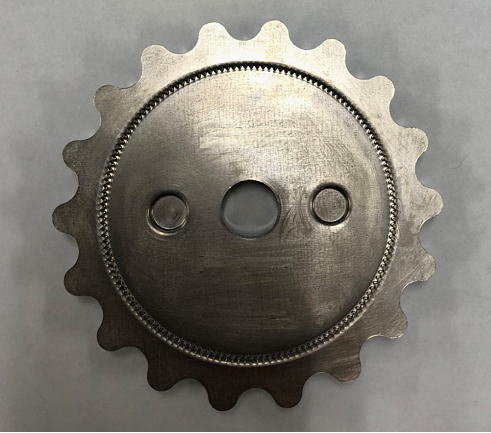

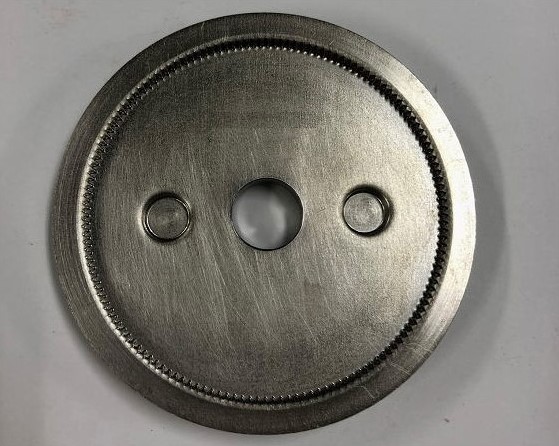

安全部品

板厚:

4.5㎜

被加工材:

SPEC

剪断面率:

100%

生産速度:

20SPM

安全部品

板厚:

4.45㎜

被加工材:

SPCC

剪断面率:

100%

生産速度:

不明

安全部品

板厚:

4.5㎜

被加工材:

SCM415

剪断面率:

100%

生産速度:

20SPM

安全部品

板厚:

4.25㎜

被加工材:

SPEC

剪断面率:

100%

生産速度:

20SPM

◆ 駆動系部品

エンジン内で使用されるサイレントチェーン、スプロケット用FB金型やトランスミッション内のクラッチプレート、ポールパーキング用FB金型を設計・製作しております。

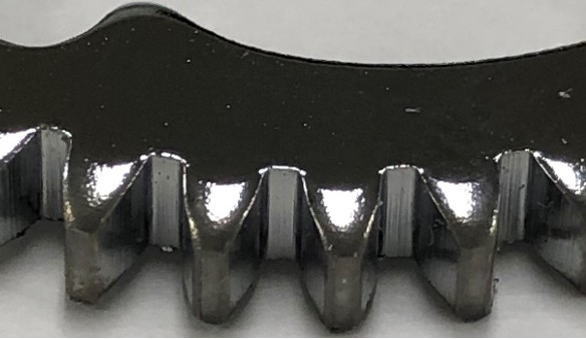

駆動系部品

板厚:

10㎜

被加工材:

16MnCr5

剪断面率:

90%以上

生産速度:

20SPM

◆ 排気系部品
排気系部品

板厚:

10㎜

被加工材:

SUS316L

剪断面率:

剪断長さ指示無し

平面度:

ダレ含めた平面度0.2㎜

生産速度:

20SPM
