研究開発・評価用の試験片や金属箔サンプルを
大型設備を使わず、希望サイズで安定して手軽に打ち抜きたい方向けに
昭和精工のハンドパンチ（ハンドパンチャー）をついて紹介します。

ご希望のサイズで試験片を安定して作製できるか、お悩みではありませんか？

• Φ16.50mmやφ16.60mmなど指定サイズで安定して試験片を作りたい
• ハサミでは形状がばらつく
• その場で「手軽に」打ち抜きたい

このような課題は、打抜き方法だけでなく刃先の精度や構造によって大きく左右されます。

本製品「精密サンプル用ハンドパンチ（ハンドパンチャー）」は、
薄いアルミ箔・銅箔などの丸穴加工を 手作業で精密かつ安定して行うための専用ツール です。

評価試験用の円形サンプル（試験片）づくりや、研究・開発現場での少量加工に最適で
バリの少ない仕上がりと、繰り返し寸法精度の安定性が特長です。

▶ 試験片が安定して加工できる【ハンドパンチャー特設サイト】はこちらから

電極・金属箔対応の丸穴加工に使える丸抜きハンドパンチャーとは

---

丸抜きハンドパンチャーは、薄い金属箔に
正確な丸穴を手動で打ち抜くための精密工具です。
研究室や評価試験工程における試験片作成に適しています。

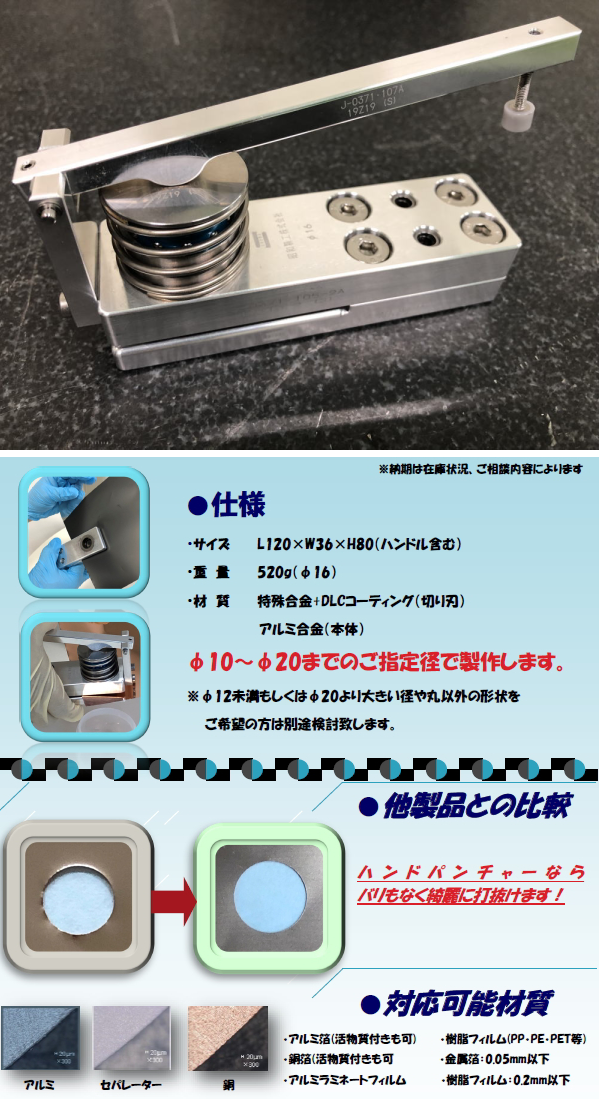

精密サンプル打ち抜き「ハンドパンチャー」

---

均一クリアランスによる高精度加工

刃先形状と工具構造の最適化により、
薄い金属箔でも安定した丸抜き加工を行えます。

操作性の高いハンドル設計

軽い操作感で扱いやすく、
研究作業や現場作業のどちらでもスムーズに使用できます。

手作業でも形状や寸法のばらつきを抑えたい場合に適した構造です。

対応材質

• アルミ箔（活物質付きでも可）
• 銅箔（活物質付きでも可）
• アルミラミネートフィルム
• 樹脂フィルム（PP・PE・PET等）
• 金属箔0.05mm以下
• 樹脂フィルム0.2mm以下

仕様

• 本体サイズ：L120 × W36 × H80
• 重量：520g　
• 対応穴径：Φ10〜Φ20（標準）
• 特注対応：あり

関連製品

---

▶ □5mmなどの角形の試験片製作のハンドパンチャーを検討している方はこちら

▶リチウムイオン電池用の電極箔打ち抜き加工や、バリを抑える金型設計についてはこちら

技術相談（サイズ・材質の確認はこちら）

---

ハンドパンチャーに関するご相談や、材質に応じた最適仕様のご提案も可能です。
お気軽にご連絡下さい。

※お問い合わせの段階では、ご購入や製作を前提とする必要はありません。
この用途・材質で使用できるかといった判断のご相談からお受けしています。
