ドリブンギア用FB（ファインブランキング）金型

【ドリブンギヤとは？】
2つの歯車が噛み合っている場合に、駆動される側の歯車（被駆動歯車）の
事を指します。
相手の駆動歯車はドライブギヤと言います。

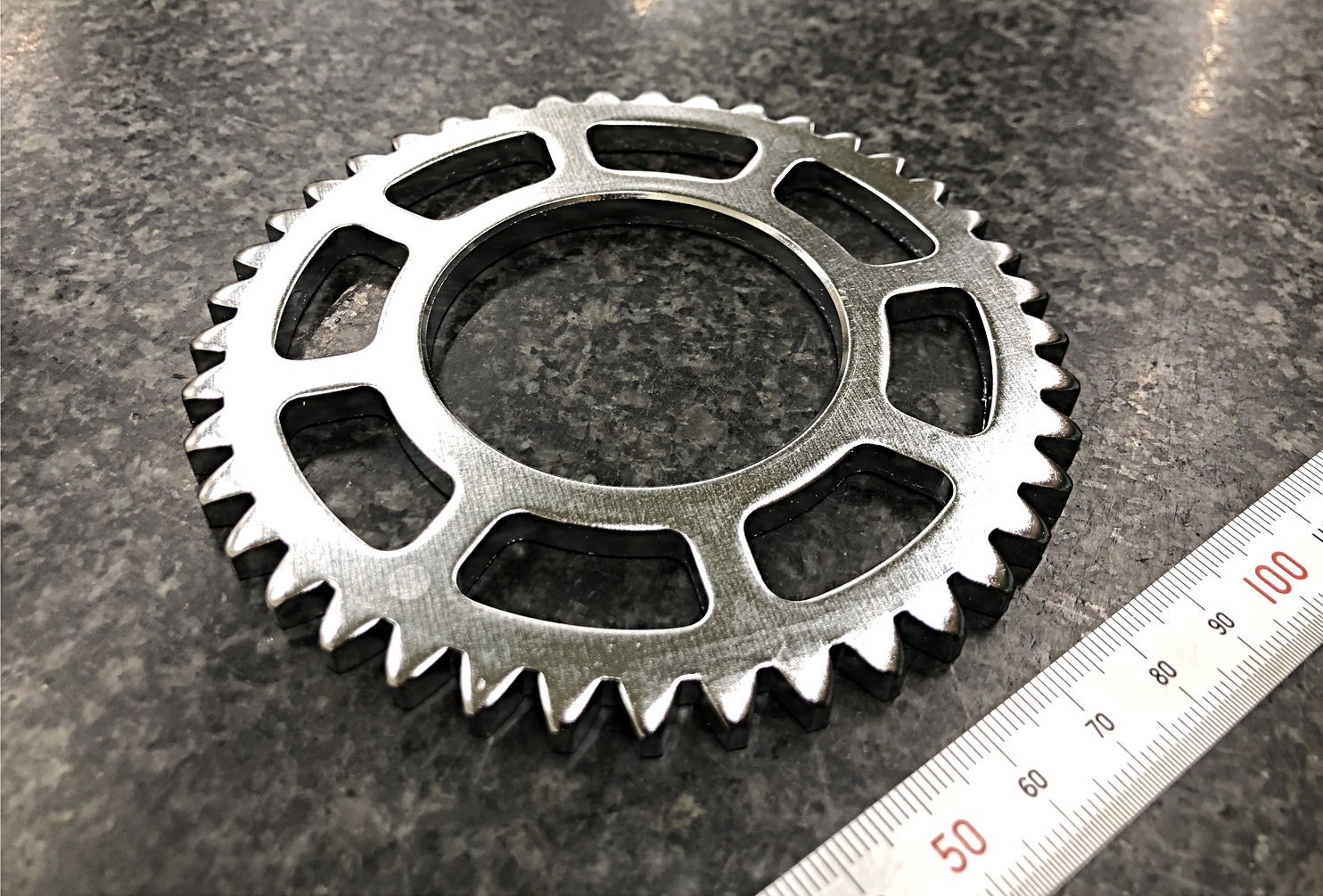

写真の物は2輪車用で、ファインブランキング金型でプレスした物です。

　【サブバランサー、ドリブンギア サンプル製品仕様】
・被加工材：SCM415HV
・製品サイズ：φ110
・厚み：5.2t
・プレス：FB400㌧

【特徴】
・内部の異形穴は軽量化のため、さほど精度は必要ないですが、ギア部分は
　100％剪断面で、インボリュート部の輪郭度も厳しく管理されています。
・クリアランスは10μm(ギア部と内径)で管理しています。
・V突起形状により刃先ダレも20％以下にコントロールした金型となっています。
・抜きバリも特殊なダイRで仕上げているため、プレス後のバリ取り作業で除去
　できる大きさに金型設定しています。

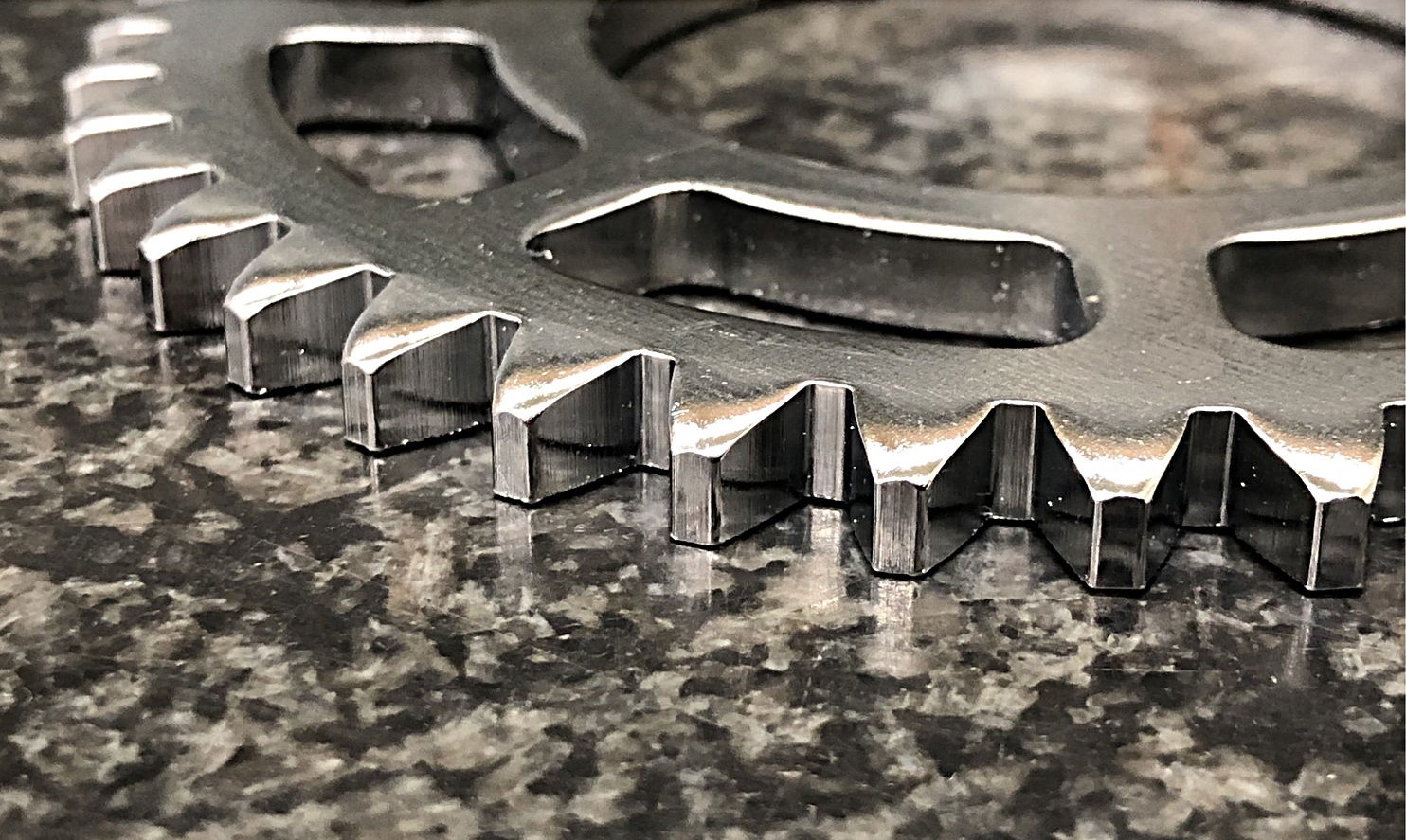

・ダイや内径抜きパンチの側面を鏡面磨きしており、剪断面の面粗度も鏡面に
　仕上がっています。
